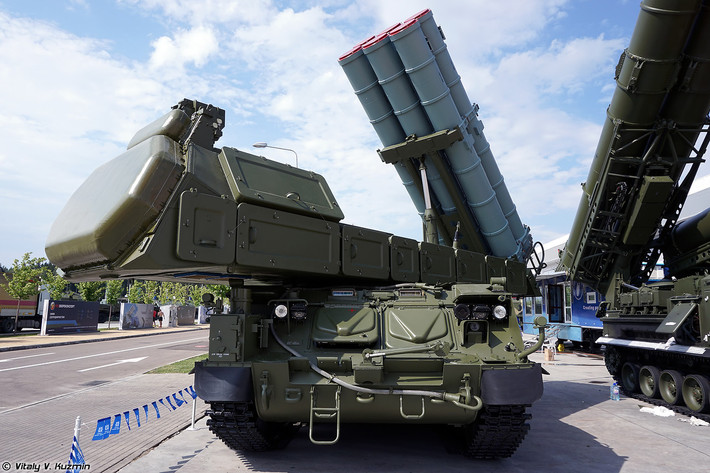

Trong khuôn khổ Diễn đàn quân sự - kỹ thuật Army 2019 mới kết thúc cách đây không lâu, Tập đoàn Almaz-Antey giới thiệu phần lớn các thành phần chính của hệ thống tên lửa phòng không tầm trung thế hệ mới nhất 9K317M Buk-M3 Viking. Nguồn ảnh: Vitaly-Kuzmin
Theo các tài liệu được công bố, 9K317M Buk-M3 được thiết kế để đánh chặn các mục tiêu bay nhanh tới 3.000m/s (tương đương 11.000km/h, Mach 8,8), độ cao tác xạ từ 15m tới 35km, tầm bắn từ 2,5-70km. Nguồn ảnh: Vitaly-Kuzmin

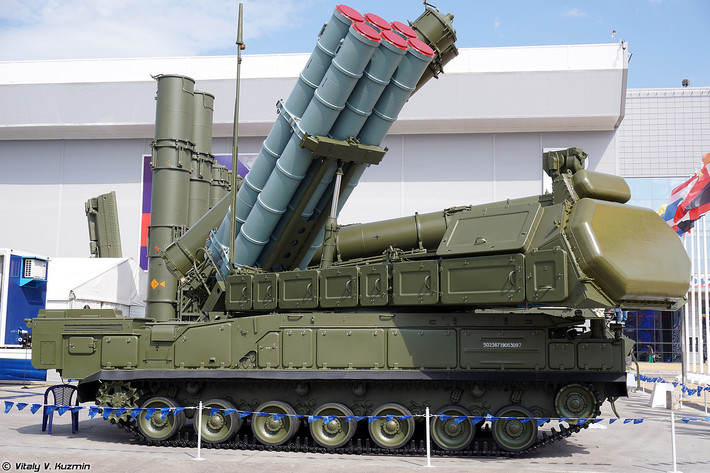

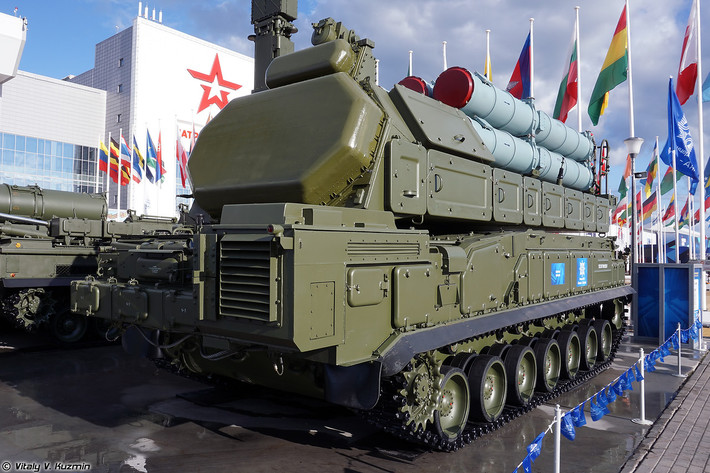

Trong ảnh là bệ phóng tự hành tích hợp radar dẫn bắn 9A317M của tổ hợp Buk-M3. Bệ phóng này trang bị một radar có chức năng theo dõi, dẫn đường tên lửa và hai pod với 12 ống phóng chứa đạn tên lửa 9M317M. Nguồn ảnh: Vitaly-Kuzmin

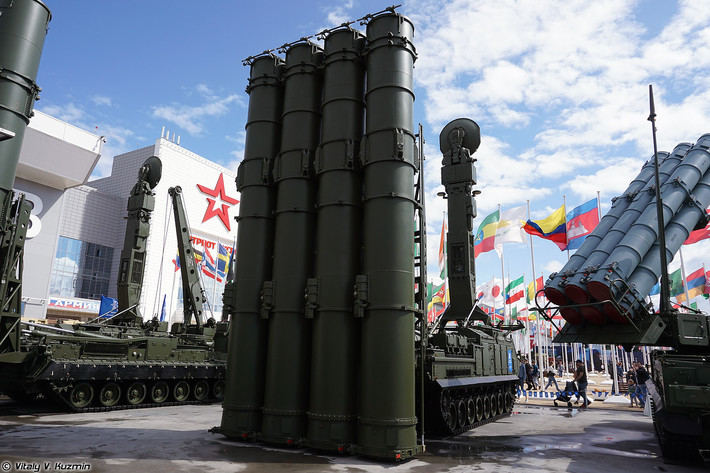

Ngoài ra, lần đầu tiên tại Army 2019 giới thiệu thêm thành phần bệ phóng tự hành thứ 2 của Buk-M3 mang tên 9A383E trông khá giống bệ phóng của hệ thống Antey-2500. Nguồn ảnh: Vitaly-Kuzmin

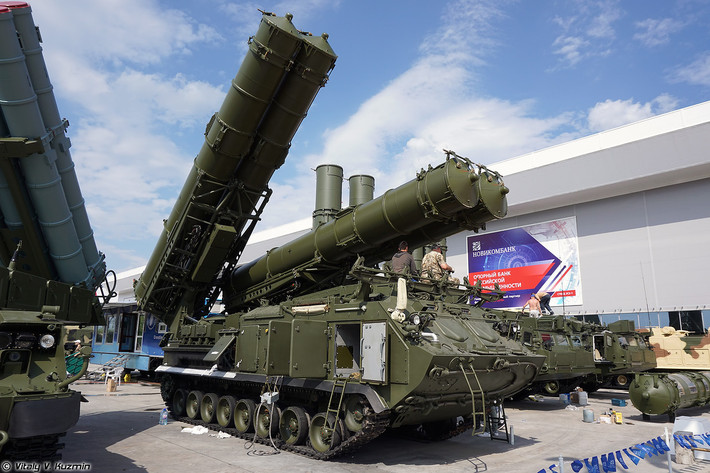

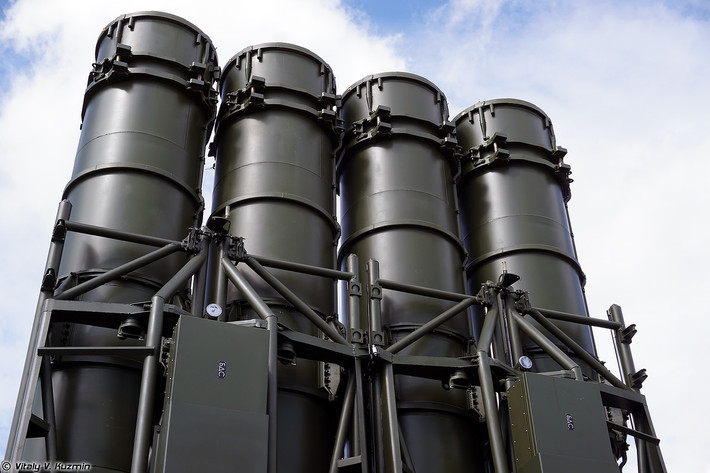

Bệ phóng 9A383E tích hợp 4 ống phóng tên lửa chứa đạn 9M83ME với tầm bắn chống mục tiêu khí động học 100km, độ cao tác xạ 30km; chống mục tiêu đạn đạo 40km với độ cao tác xạ 25km. Nguồn ảnh: Vitaly-Kuzmin
Thực tế, tùy vào yêu cầu của khách hàng mà tổ hợp tên lửa Buk-M3 có thể chỉ cần hoạt động với một loại bệ phóng 9A317M hoặc bệ phóng thứ 2 là 9A383E. Theo Army Recognition, một tiểu đoàn Buk-M3 cấu hình với 6 bệ phóng 9A317M. Nguồn ảnh: Vitaly-Kuzmin

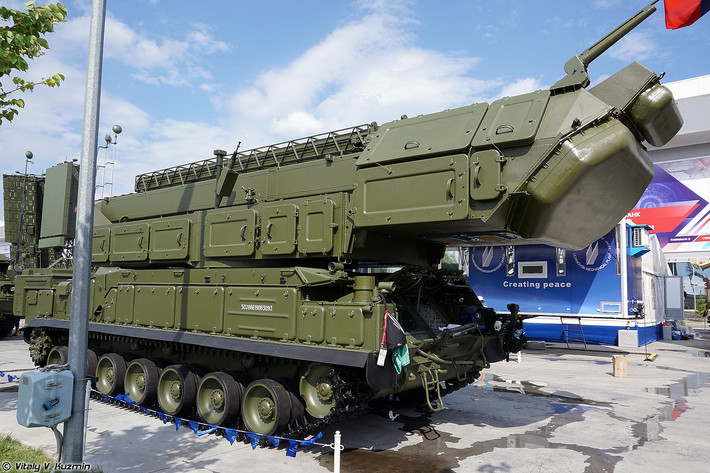

Khí tài radar hỗ trợ hệ thống vẫn sử dụng các thành phần của tổ hợp Buk-M2. Trong ảnh là đài radar dẫn bắn 9S36M của tổ hợp Buk-M3. Đài làm nhiệm vụ chiếu xạ và dẫn đường tên lửa có tầm trinh sát mục tiêu diện tích phản xạ sóng radar 1-2m2, độ cao 3km tới 120km và giảm xuống 30-35km với mục tiêu 1-2m2 bay ở độ cao 10-15m. Nguồn ảnh: Vitaly-Kuzmin

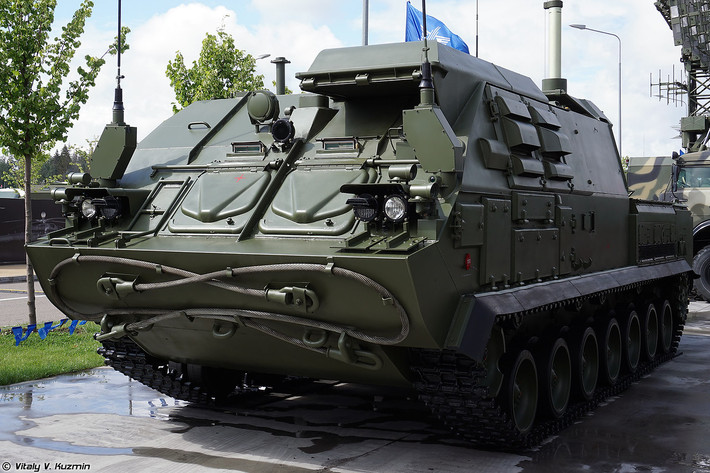

Trạm chỉ huy cơ động 9S510M của tổ hợp Buk-M3 - đây cũng là thành phần của Buk-M2 được nâng cấp cho Buk-M3. Nguồn ảnh: Vitaly-Kuzmin

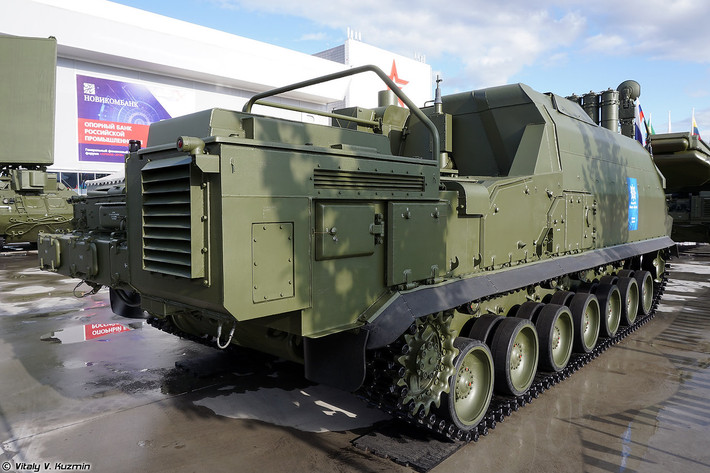

. Phần lớn các thành phần của Buk-M3 đều được tích hợp trên khung gầm xe bánh xích GM. Các cabin điều khiển đều được bọc thép hạng nhẹ đảm bảo an toàn cho kíp chiến đấu. Nguồn ảnh: Vitaly-Kuzmin

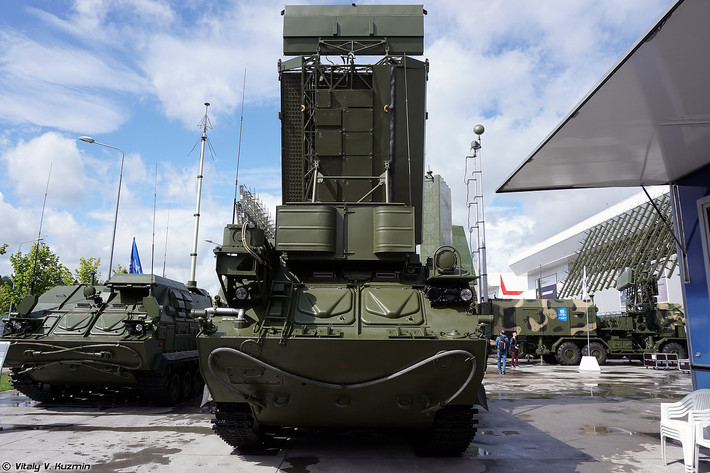

Trong ảnh là đài radar thám sát mục tiêu nhìn vòng 360 độ 9S18M1-3 có tầm trinh sát 160km. Nguồn ảnh: Vitaly-Kuzmin

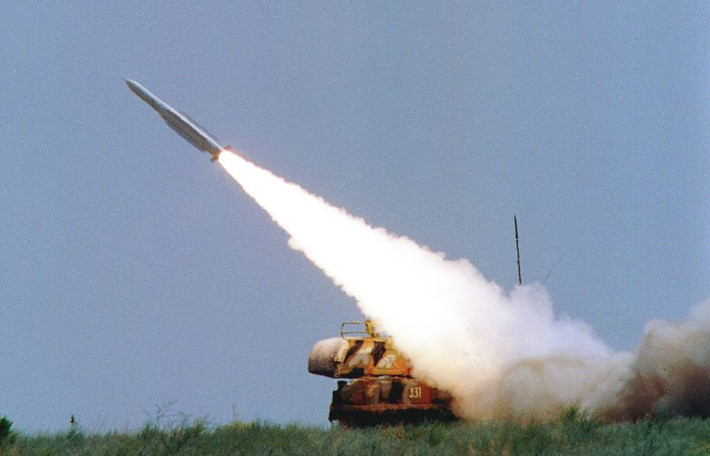

Tỉ lệ đánh chặn của Buk-M3 đạt mức tương đối cao: với máy bay là 0,95; với tên lửa đạn đạo chiến thuật là 0,7; với tên lửa hành trình là 0,8. Nguồn ảnh: TASS
